光柵片是光學儀器中的一種光學元件，主要用于控制光束通過的大小和強弱。它們可以是透鏡的邊緣、框架或特別設置的帶孔屏，其大小由透鏡框和其他金屬框決定。光柵片的通光孔一般呈圓形，其中心在透鏡的中心軸上，鏡頭的金屬框也是光闌的一部分。光柵片可以有不同的形狀，如圓形、長方形或正方形，這取決于它們的用途。

光柵片的分類包括孔徑光闌和視場光闌。孔徑光闌對軸上物點光束的口徑限制得最多，而視場光闌則對能成像的物面范圍，即視場限制最多。此外，還有漸暈光闌和消雜光光闌，前者允許軸外點以窄于軸上點的光束成像，后者用于攔掉一部分雜光，提高成像質量。

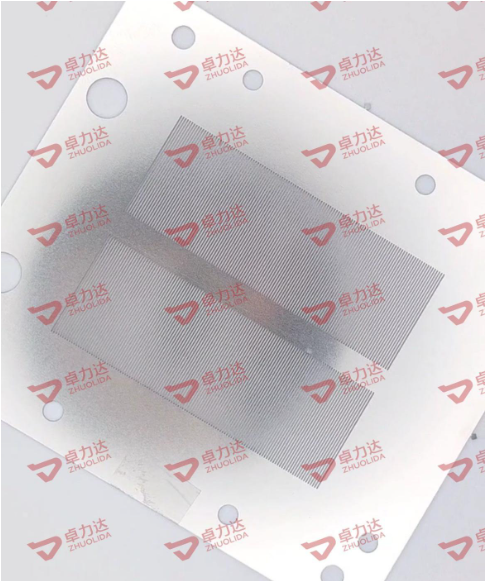

光柵片的加工方式包括化學蝕刻，這是一種常用的制造工藝，通過化學方法在不銹鋼材料上蝕刻出所需的小孔。光闌片的優點包括能夠精確控制光線的通過量，從而提高光學系統的成像質量和分辨率。在光學系統中，光闌的位置對成像質量有重要影響。合理地選擇光闌的位置可以改善軸外點的成像質量，同時在保證成像質量的前提下，可以使整個光學系統的橫向尺寸減小，結構更加勻稱。

此外，光闌在光學設計中扮演著重要角色，它不僅控制進光量，還可以控制像差。設計師利用光闌的尺寸和位置來幫助控制像差，定義光學中最重要的兩條光線：邊緣光線和主光線。在進行近軸光線追跡時，需要不斷考慮這兩條光線，而計算得到的光學表面高度和角度可以計算光學像差。

蝕刻加工光柵片的優勢主要包括以下幾點：

1. 精度高：化學蝕刻工藝可以保證光闌片產品極高的精密度，精度可達±0.02mm，孔徑的真圓度可以控制到±0.01mm，平整度可以達到0.02mm2。

2. 成本低：化學蝕刻的開模費用較低，菲林成本低、效率高，能夠實現金屬產品的半刻和貼膜蝕刻，添加光闌片的數字編號，品牌化生產。

3. 適應性強：蝕刻工藝可以生產任何復雜外形和孔徑的光闌片類產品，同樣可以批量化保質保量生產，蝕刻單價不受影響。

4. 無毛刺、無壓點和無油污：生產出來的光闌片產品無毛刺、沒有壓點和油污、產品不變形。

5. 加工小孔徑：蝕刻工藝可以加工到0.05mm的小孔徑，并且孔的真圓度極高。

6. 滿足光學要求：光闌片蝕刻加工的孔垂直、孔壁光滑，滿足光闌片既要透光，又要在光通過的同時限制光束的大小和成像效果的要求。

7. 環保：卓力達注重環保問題，自建大型污水處理系統，廢水回用率達到40%以上。

8. 技術積累：卓力達擁有多年的蝕刻領域從業經驗，擁有各種進口化學蝕刻設備，能夠提供整體式解決方案。
