產品詳細描述

產品介紹

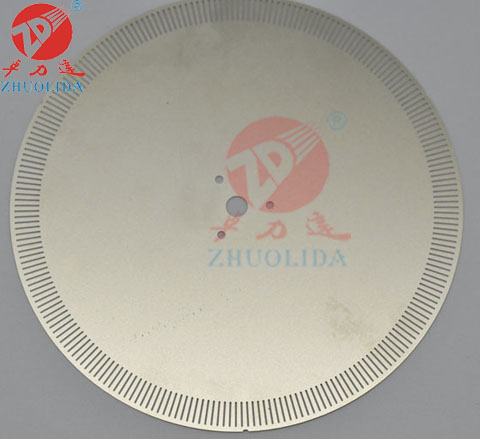

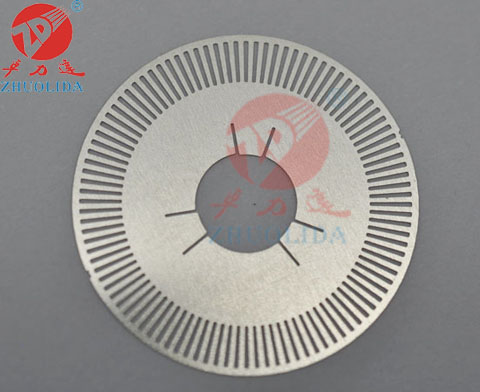

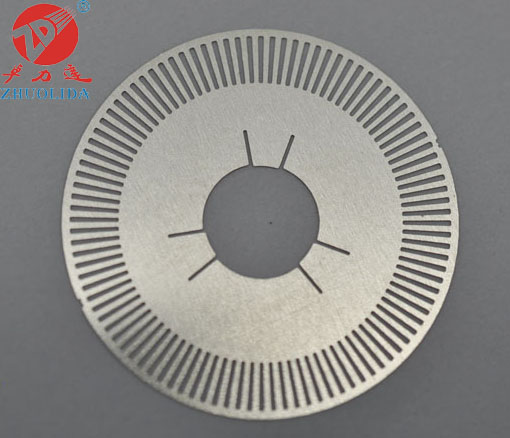

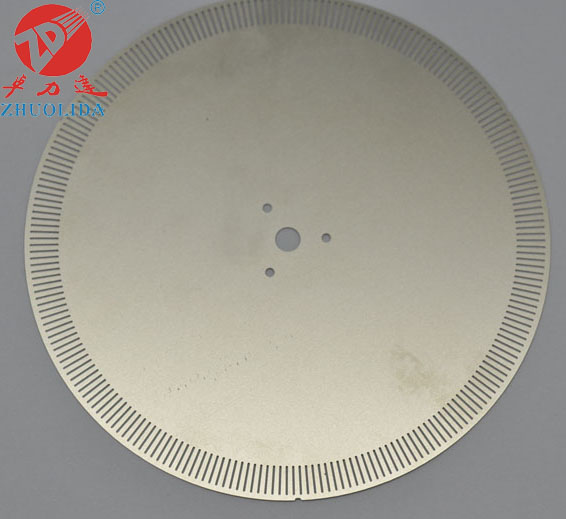

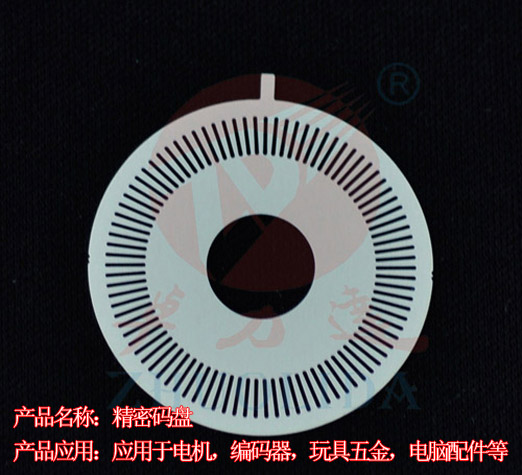

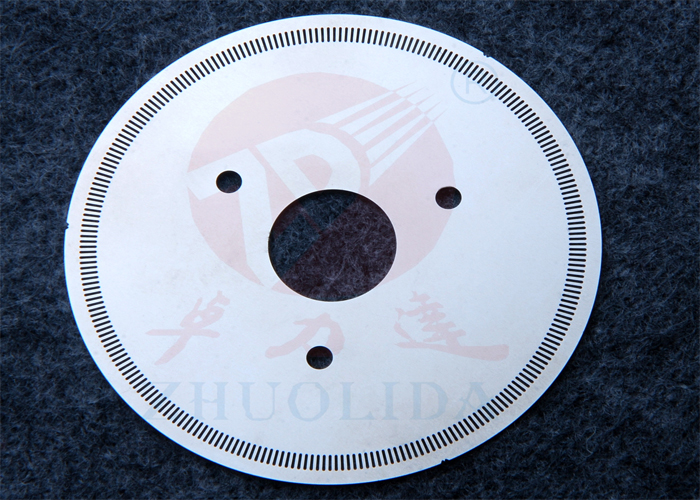

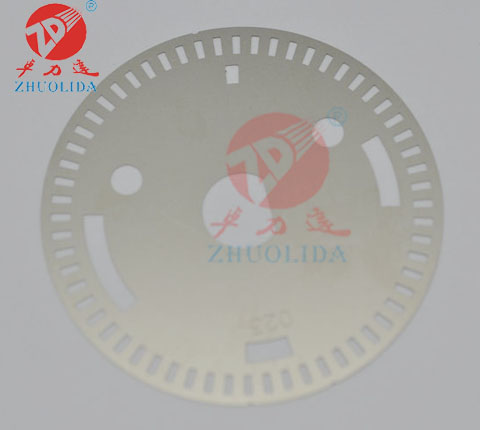

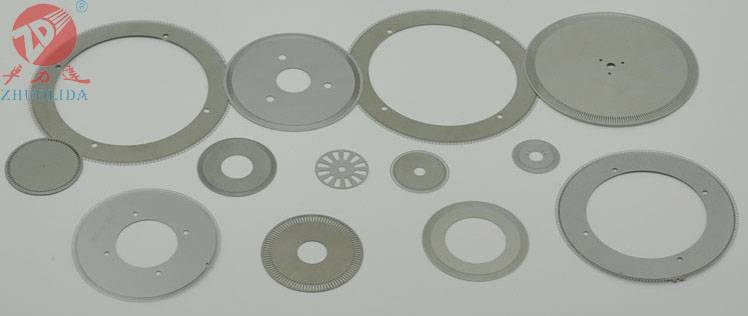

產品名稱:	金屬蝕刻碼盤
材料材質:	SUS304不銹鋼
材料厚度(公制):	0.1mm，0.2，0.3，0.4mm
產品用途:	主要應用于電機，編碼器，玩具五金，電腦配件等
產品特點:	蝕刻加工碼道脈沖均均，無毛剌，無缺口
產品價格:	以材料材質、厚度、精度要求、量產數量綜合核定
蝕刻加工能力:	使用卷對卷曝光機，可大批量生產，每天生產高達1000平方米
樣品提供:	付費打樣，樣品3天內，最快24小時出樣，量大可申請免費樣品
批量生產時間:	正常一星期內
產品檢測及售后:	二次元、影像儀24小時服務0755-29914202
碼盤產品蝕刻特點
一、低開模費,可以按設計人員的要求進行任意更改設計要求，成本低
二、能實現碼盤的半蝕刻，增加公司LOGO，實現品牌化生
三、極高的碼盤精密度,最高可達+/-0.0075mm的精度，滿足不同產品的組裝要求
四、復雜外形產品同樣可以蝕刻，無需額外增加成本
五、沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能
六、厚薄材料碼盤都可以一樣加工，滿足不同裝配組件的要求
七、幾乎所有金屬碼盤都能被蝕刻，對各種圖案設計無限制
八、制造各類機械加工所無法完成的金屬部件



材料：SUS304不銹鋼                      產品平面度：0.02以下

產品粗糙度：1.6UM RA-6.3UM RA或N7-N9                         打樣期限：48小時

產品精度：最高+/-0.01MM(所有尺寸精度）跟材料厚度有關                   量產交期：準時或提前

1．貨期：配備樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（美國進口蝕刻機）來保證金屬蝕刻碼盤準時的交貨期限。

2．交貨方式：以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞

3．售后服務：客服對我司金屬蝕刻碼盤產品等提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。

4．所有的產品在出貨前均會經過采購、QC、倉管相關人員的三次質檢，確保發貨到您手里的金屬蝕刻碼盤是合格產品。



金屬蝕刻碼盤工作原理:
由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。

金屬蝕刻碼盤信號輸出:

信號輸出有正弦波（電流或電壓）,方波（TTL、HTL）,集電極開路（PNP、NPN）,推拉式多種形式，其中TTL為長線差分驅動（對稱A,A-;B,B-;Z,Z-）,HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。如單相聯接，用于單方向計數，單方向測速。A.B兩相聯接，用于正反向計數、判斷正反向和測速。A、B、Z三相聯接，用于帶參考位修正的位置測量。A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，電流對于電纜貢獻的電磁場為0，衰減最小，抗干擾最佳，可傳輸較遠的距離。對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米。

品名：不銹鋼碼盤

材質：SUS304

厚度：0.05-1.0mm

碼道數(分辨率):0-------1500開孔

產品平面度：0.02以下             產品粗糙度：1.6UM RA-6.3UM RA或N7-N9

特點：平整均勻無毛剌            是否半刻：可半刻（依客戶要求）

打樣期限：48小時                產品精度：最高+/-0.01MM(所有尺寸精度）跟材料厚度有關

量產交期：準時或提前           型號：各類型號

1．金屬蝕刻碼盤貨期：配備樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。

2．金屬蝕刻碼交貨方式：以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞

3．金屬蝕刻碼售后服務：客戶對我司蝕刻產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。

4．所有的金屬蝕刻碼在出貨前均會經過生產巡檢、品質檢測、發貨抽檢相關人員的三次質檢，確保發貨到您手里的產品是合格產品
